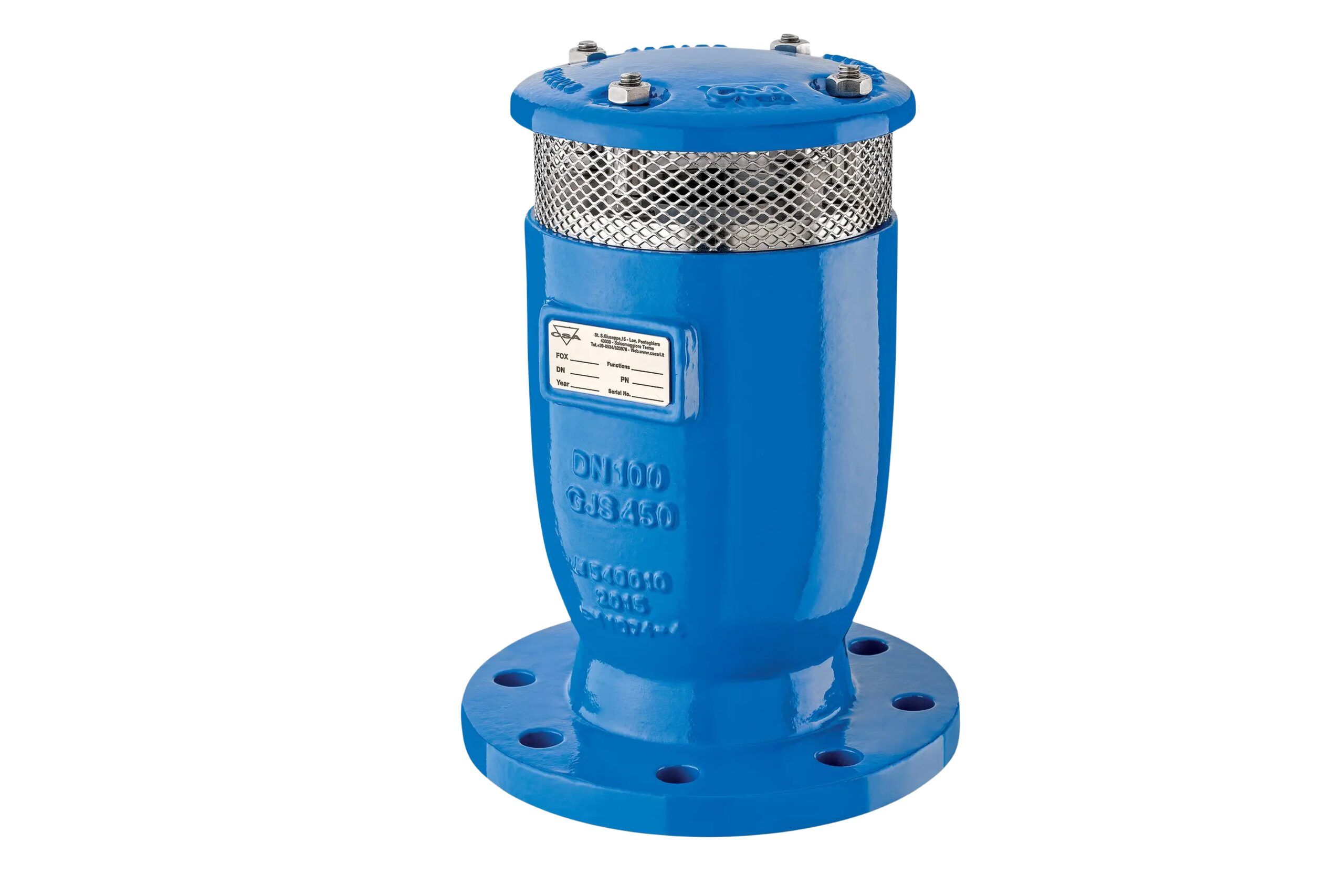

Ventosa Trifuncional figura LYNX 3F

Ventosa automática combinada de una sola cámara y paso total, diseñada para garantizar el correcto funcionamiento de las redes hidráulicas.

Permite la expulsión de aire en condiciones de presión, la admisión de grandes volúmenes de aire durante el vaciado o rotura de la tubería y la salida de aire durante el llenado, evitando la aparición de vacío o presiones negativas.

El deflector aerodinámico evita el cierre prematuro del conjunto móvil, asegurando un comportamiento fluido y controlado de la columna de agua.

El conjunto interno, fabricado en polipropileno macizo mecanizado, garantiza alta resistencia, precisión y estabilidad.

Fabricada completamente en fundición dúctil con componentes internos de acero inoxidable, la ventosa LYNX 3F destaca por su durabilidad, rendimiento y facilidad de mantenimiento.

Características

• Cuerpo y tapa en fundición dúctil GJS 450-10

• Sistema de purga en acero inoxidable AISI 316

• Asiento en acero inoxidable AISI 304

• Flotador y disco en polipropileno macizo

• Deflector aerodinámico integrado

• Mantenimiento simplificado desde la parte superior, sin desmontar la válvula

• Válvula de drenaje incluida de serie

• Recubrimiento epoxi azul RAL 5005 mediante tecnología de lecho fluidizado

Condiciones de trabajo

• Presión máxima: hasta 40 bar

• Presión mínima: 0,2 bar (inferior bajo demanda)

• Temperatura máxima: 60 °C

• Fluido: agua tratada

Conexiones

• Bridas de DN 50 a DN 400 mm

• Rosca: BSP F 2″; NPT bajo demanda

• Taladro de bridas según EN 1092/2, ANSI 150, AS; otras bajo demanda

Normas de referencia

• Diseño y pruebas según EN 1074/4

• Conforme a AWWA C-512

• Disponible en versión SUB con salida roscada

• Recubrimiento conforme a RAL 5005
